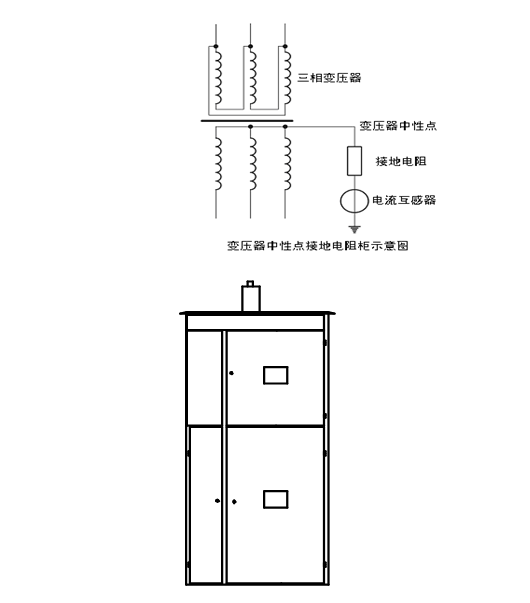

变压器中性点接地电阻柜
变压器中性点接地电阻柜

一、概述
在电力系统中,为了达到对设备运行的可靠性、设备绝缘及其保护措施的影响和要求,中性点通过电阻器接地可以把故障电流限制到适度大小,一方面使继电保护有足够的灵敏度和选择性,同时又使故障点仅可能发生局部轻微损伤,把暂态过电压限制到正常线对中性点电压的26倍以下,防止电弧重燃,避免电弧接地过电压损坏主设备、扩大事故.保定众达电气有限公司生产的0.4KV~35KV的ZD-TNR系列变压器中性点接地电阻柜是电网中采用中性点经电阻接地的专用成套装置.产品具有精度高、线性度好、运行可靠、安装方便、外形美观等特点,该产品已用于国家许多重点工程.
二、技术指标
配电系统中性点通常可分为不接地系统、经电阻接地系统和经消弧线圈接地系统.各种接地方式不同,使用方式也不同. 当安装中性点接地电阻柜后,当发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流比金属性接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半.由此可见,采用中性点经电阻接地,有接地故障时可起到限流降压作用.有试验表明,由于中性点电阻能吸附大量的谐振能量,在有电阻器的接地方式中,从根本上抑制了系统谐振过电压.
变压器星接时,可以直接使用电阻接地系统;变压器为角接时,可以安装独立的接地变压器,中性点电阻与之连接使用.采用经电阻接地方式的系统当发生单相金属性接地后,健全相电压上升至系统电压,接地跳开后,三相电压迅速恢复到正常值.
变压器中性点接地电阻柜将零散的Z型接地变压器(如系统无中性点引出则需加装)、电阻器、电流互感器、测量仪表、接地保护输出端子等电器设备整体组合在一个封闭金属柜内,而且可以选配隔离开关、避雷器、智能监测保护装置等成套供货,安全可靠性高,布置清晰整齐,便于安装调试及操作维护.

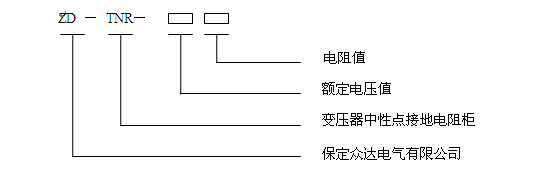

三、型号说明


四、产品特点
1、电阻采用优质不锈钢材料,电导率高,温度系数高,最高可耐1400℃的高温,耐腐蚀,稳定性好.
2、本产品也可以使用于各种中压配电系统中,如无中性点加接地变压器可与之配使用.抑止系统过电压、防止各种冲击有很好的作用.
3、电阻柜阻值可从1Ω到2000Ω,电流从1A到2000A设计.
4、电阻柜一般用于户内柜体采用喷塑冷轧钢板或不锈钢板制成,耐腐蚀,防护等级高.
5、可以增加接地计数器,记录接地的次数.
6、可加装隔离开关,检修方便.
7、可加装电阻柜智能监测保护装置,可以红外监测电阻器温度、柜内温度、接地电流及接地次数等.
五、使用条件
1、一般用于户内,使用于50Hz和60Hz系统中,户外订货时请注明.
2、海拔不高于3500米,高原地区由于海拔高,散热差,订货时请注明.
3、环境温度:—40℃~+70℃,相对湿度不大于85.
4、周围环境中无易燃易爆、无腐蚀性气体及导电尘埃.
5、安装使用时请注意:由于电阻是发热元件,使用时温升较高,安装电阻器的地方应在四周留有空隙,防止外界热源的影响.


七、订货须知
1、变压器额定电压、电流互感器变比.
2、电阻材质、阻值和通流电流及通流时长.
3、变压器的容量和变比.
4、柜体的材质、喷涂颜色、防护等级和进出线方式.
6、电阻是不是加抽头、电阻柜是不是安装接地计数装置.
7、可根据客户要求,定制电阻柜.
